导语：它薄到仅 0.335 纳米，一根头发丝厚度约等于十万层堆叠；强度是钢材的 100 余倍，拉伸可完全回弹；导电能力碾压铜与硅，导热系数远超金属银，单层透光率高达 97.7%，1 克铺开可达 2630㎡超大比表面积。
石墨烯自 2004 年被成功剥离以来，被冠以 “新材料之王”，诸多看似违背常识的神奇性能，并非碳元素本身特殊，全部溯源至同一个核心：sp² 杂化碳原子构成的二维蜂窝状晶格 + 全域离域大 π 电子体系。
本文从微观成键逻辑出发，逐条拆解特性成因，同时厘清实验室理想性能与产业化落地的现实鸿沟。
1. 什么是 sp² 杂化蜂窝结构？

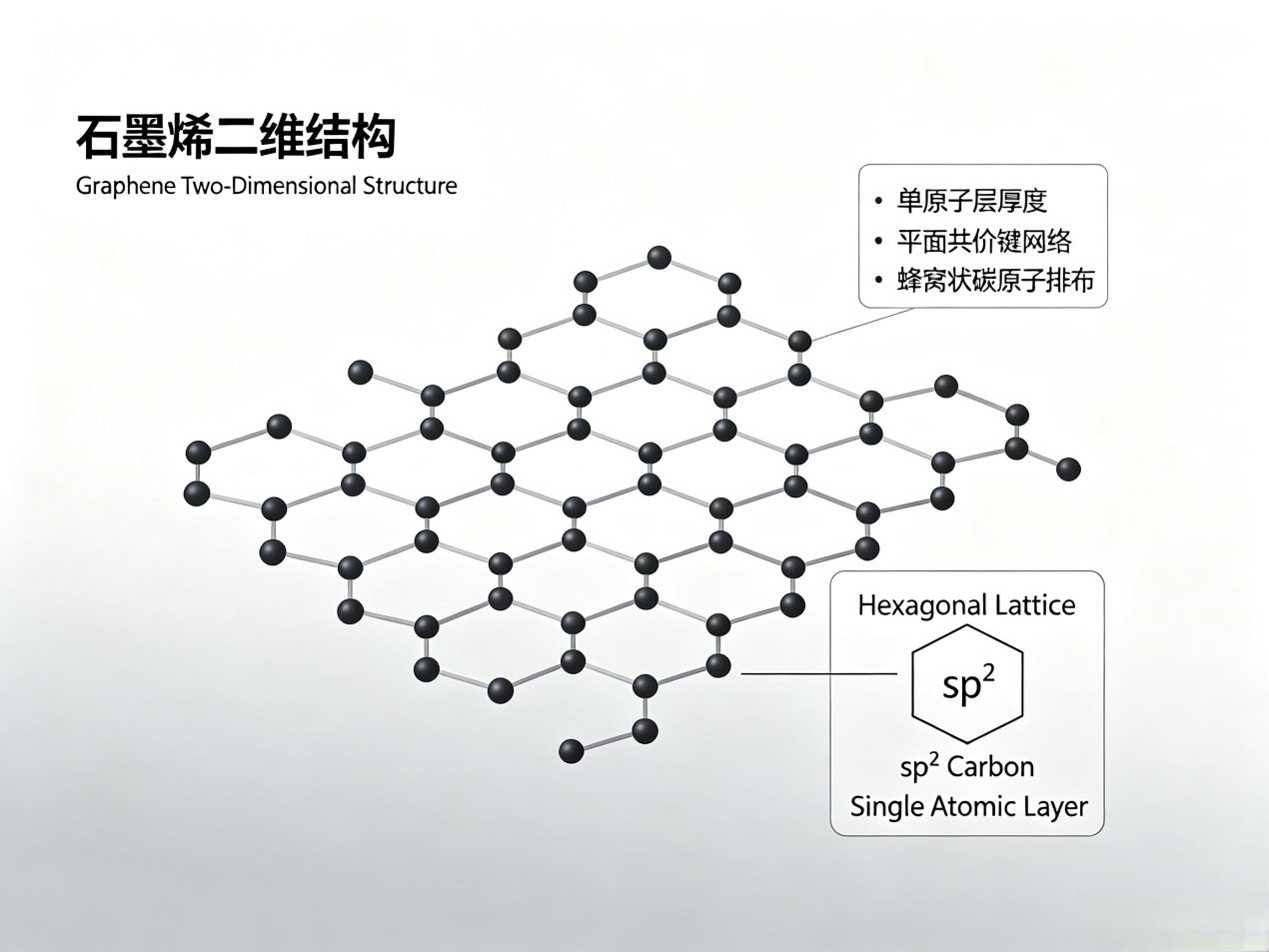

碳原子核外 4 个价电子，在石墨烯中发生sp² 轨道杂化：
- 3 个杂化轨道在同一平面内，以 120°键角，与相邻 3个碳原子形成强σ共价键，键长 0.142nm，构筑稳定、刚性极强的正六边形蜂窝平面骨架；
- 剩余 1 个未参与杂化的垂直 pz 轨道，垂直于碳平面向上、向下伸展，整片薄膜所有 pz 轨道相互交叠，形成贯穿整张材料的离域大 π 电子云。
一句话通俗比喻：σ键是搭建坚固六边形 “钢筋骨架”，牢牢锁住平面结构；π 电子是在整张 “大楼”里自由狂奔的 “高速车流”，直接决定电学、热学核心能力。

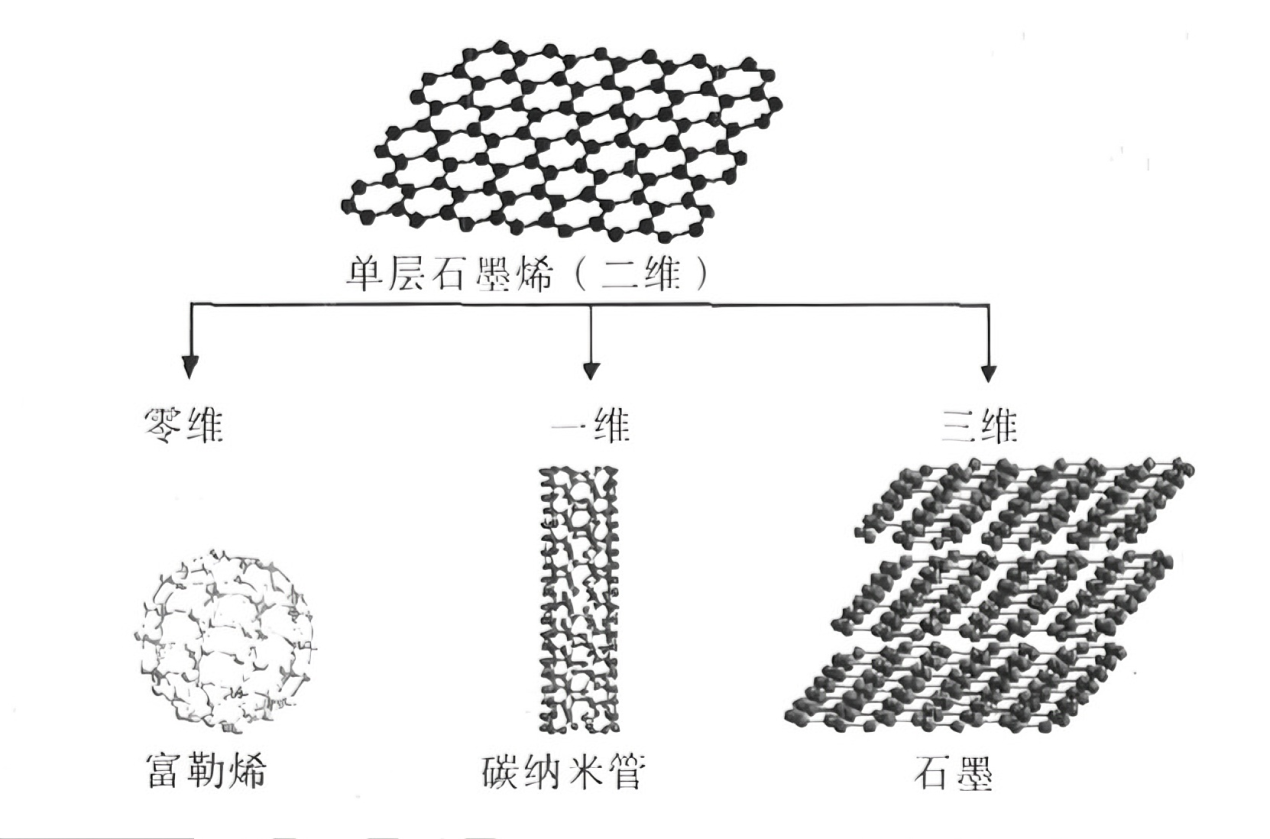

同时，石墨烯是碳二维基础单元，可卷曲为碳纳米管、包裹为富勒烯、层层堆叠为石墨，是整个碳纳米材料家族的基石。
2. 结构决定一切：所有神奇特性的统一推导链
单层 sp²杂化二维蜂窝晶格 →强 C-C 共价键骨架+全域离域π电子
→ 力学超高强度、高弹性；超高导电、近弹道电子输运；双路径超高导热；超薄高透光；超大比表面积；量子微观效应；化学可修饰活性。
理想单层石墨烯抗拉强度 130GPa，是同等厚度钢材的 100 倍以上；可拉伸 20% 后完全恢复原状，具备负泊松比特殊形变特性（拉伸时横向反而膨胀），柔性可折叠、卷曲，却不会断裂。
- C-C σ共价键键能极高：sp² 杂化形成的平面内共价键本身化学稳定性、机械强度拉满，晶格受力可在六边形网格内均匀分散，不会出现应力集中断点；
- 二维平面拓扑容错性强：蜂窝网格属于超静定仿生结构，局部轻微形变可通过键角微调抵消外力，宏观表现为极强弹性；
- 短板客观说明：仅面内强度极高，垂直层间靠微弱范德华力结合，多层堆叠石墨烯极易层间滑移、褶皱，这也是宏观石墨烯粉体一碰就成团的原因。
（二）电学：近乎无电阻的 “电子高速公路”，下一代半导体核心
室温载流子迁移率最高可达 200000 cm²/(V・s)，是硅的 100 倍、铜的数十倍；零带隙半金属属性，电子跃迁几乎不需要能量，可实现近弹道输运；双层 1.1°魔角扭曲可实现非常规超导，可电场调控 N型/P型导电类型。
- 离域大π键的电子不属于单个碳原子，而是整片薄膜公有，不受原子晶格束缚，在外加电场下可长距离自由移动，散射损耗极低；
- 能带结构在狄拉克点价带与导带直接相交，无能量禁带，电子无需翻越能级壁垒即可跃迁，低温下极易出现量子霍尔效应、量子隧穿等量子行为；
- 通俗理解：铜、铝导电如同车辆在坑洼乡村路颠簸前行，石墨烯电子是全程无红绿灯、无障碍的直线高速。
面内导热系数远超银、铜，成为高端电子芯片、动力电池、5G 设备主流散热添加材料。
- 电子导热通道：自由离域π电子高速定向运动，直接携带热量快速传递；
- 声子晶格振动导热（主导）：完美规整的二维六边形晶格振动（声子）传递热量，缺陷极少、声子散射损耗极低，其中 ZA 模式声子贡献整体导热 75% 以上，热量几乎无损耗传导。
单层石墨烯对可见光吸收率仅 2.3%，可见光透过率 97.7%，肉眼近乎完全隐形，同时保持高导电性，完美解决传统 ITO导电玻璃易碎、弯折失效痛点。
- 物理厚度仅单个原子层级，绝大部分可见光光子可直接穿透材料；
- 零带隙电子能级结构，对可见光波段光子吸收概率极低，仅微弱吸收即可实现导电 - 透光平衡。
- 超大比表面积
单原子二维片层无堆叠时，理论比表面积 2630㎡/g，相当于 1 克材料铺满 3.7 个标准篮球场，吸附能力极强，用于储能电极、污水吸附、催化载体。 - 致密阻隔性能
碳原子紧密排布的平面晶格，水分子、气体分子无法穿透，可做金属防腐涂层、防水透气膜、包装阻隔层。 - 化学可修饰活性
石墨烯平面内部碳原子饱和稳定，但片层边缘、晶格缺陷位点活性极强，可接枝羟基、羧基制成氧化石墨烯，进一步改性分散，适配涂料、塑料、橡胶复合材料添加。 - 量子效应富集
严格二维受限量子体系，低温下可观测量子霍尔效应、自旋输运，是量子芯片、高精度传感器前沿研究载体。
看懂性能起源，更要认清行业普遍认知误区，这也是石墨烯迟迟没有 “颠覆性爆款单品” 的核心原因：
1. 理想性能只存在于无缺陷单层单晶石墨烯
市面绝大多数量产产品为多层堆叠石墨烯粉体、氧化还原石墨烯，存在大量晶格缺陷、片层团聚、褶皱堆叠，导电、导热、强度指标大幅缩水，大多仅作为性能添加剂使用，而非独立功能器件。
2. 制备工艺决定品质天花板
- CVD 化学气相沉积法：可制备大面积连续单层薄膜，用于柔性触控、透明电极，但成本极高、转移工艺难度大；
- 氧化还原剥离法：成本低廉、可大规模量产粉体，但晶格破坏严重，性能折损明显，多用于涂料、塑胶增强、导热浆料。
3. 产业当下核心矛盾
高端单晶石墨烯成本居高不下，下游器件无法消化高昂材料价格；低端粉体同质化内卷严重，缺乏统一分级检测标准，分散难、易团聚导致应用稳定性差，行业仍处于材料性能优势向终端产品价值转化的爬坡期。
- 力学补强：碳纤维复合材料、高端轮胎、防弹材料、轻量化航空构件，利用高强高韧结构；
- 导热散热：手机 VC 均热膜、服务器散热、动力电池热管理、LED 导热基板，依托双路径超高导热；
- 导电功能：柔性触摸屏、导电油墨、防静电涂层、锂电池导电剂，依靠离域π电子高迁移率；
- 吸附催化：超级电容器、污水处理、催化剂载体，发挥超大比表面积优势；
- 前沿科研：量子器件、生物传感、可穿戴医疗电极。
石墨烯所有令人惊叹的 “黑科技”，本质上没有任何玄学，只是人类第一次大规模掌控了完美二维 sp²杂化碳晶格的微观力量。
一张薄薄的碳原子蜂窝网，用化学键的排布规则，重新定义了材料强度、导电、导热、透光的边界。当下产业虽仍有工艺、成本瓶颈，但随着大面积单晶量产、标准化分级体系完善，这份源自原子结构的天赋，终将在新能源、半导体、高端装备、生命医疗领域持续释放长期价值。
